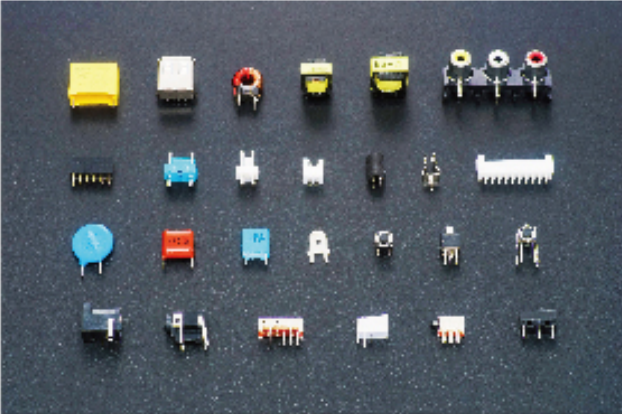

插件元件對象:各類異型元器件
供料系統: 振動盤、送料器等
插件速度: 0.8秒/件
運 動精度:0.001mm/脈沖
裝卸PCB時間:3s
運動系統:松下伺服控制器、馬達
元件包裝方式:散裝、管裝、帶裝、卷裝、盤裝
編程功能:在線視覺編程、視覺校正, 簡易的EXCEL表格制程
可裝卸PCB尺寸:最大380mm×280mm; 最小50mmx50mm。(加大可訂制)
數據輸入: USB接口導入、手工錄入
插件頭數量:可設置1-6個插件頭,同時插不同規格的異形電子元件
通信接口:RS-232C
元件要求:元件腳無嚴重變形、彎曲
使用電源:單相220V/AC、50/60HZ、2KVA
PCB板要求:靠板邊需要有定位孔;元件孔徑比元件腳大0.5mm,
空氣壓力:5-6kg/cm2
插入方向:可設置0-360度,增量為1度
噪音:≤75db
元件本體距離: 元件與元件距離2mm(可訂制高密度)
環境溫度:10℃-30℃
元件方向檢測: 振動盤對物料進行檢測,底模彎腳檢測元件腳。
環境濕度:30%-70%
元件固定方式: 按客戶工藝要求配制不同的底模彎腳固定
耗氣量: 0.63m/min
控制系統:自主研發的控制系統,工業電腦+運動控制卡高效控制
設備外形尺寸:1200mm*1000mm*1530mm
顯示系統:17寸彩色液晶顯示器
設備重量: 1500kg
Windows環境下運行的操作軟件, 生產數據、管理數據、設備參數、編輯程序、全部I/O信號診斷等均可在主機上完成,界面人性化,高科技術的應用使設備簡潔高效,上手容易,操作性佳。
視覺系統
工業專用高清相機與自主開發的視覺校正軟件組成 視覺系統, 可視PCB孔位與編程所輸坐標的偏差, 快速自動校正所有坐標與實際PCB孔位對中, 確保插 件精準,大大提高編程效率。
插件速度重要部件品牌
01.采用最新款總線伺服器電機日本松下(Panasonic) 品牌。
02.送板、接駁臺系統電機采用東方品牌。
03.氣動元件采用臺灣亞德客(Air tac) 品牌。
04.絲杠采用日本THK品牌。
05.攝像系統采用大恒圖像(500萬像素)品牌。
06.繼電器采用日本歐姆龍(OMRON) 品牌。
07.光電傳感器采用日本松下(panasonic) 品牌。
08.主要零部件材料采用日本模具鋼材質。
